产品概要
[ ]
产品概要
NTCRP系列温度传感器采用PPS树脂外壳,具有耐高温(最高达200℃)、小尺寸和高精度的特点。相比于热电偶温度传感器,NTCRP系列采用小尺寸高品质的NTC热敏电阻元件,适合应用于对汽车驱动电机和工业伺服电机等的温度检测。坚固耐用的PPS外壳可赋予产品高可靠性,即使在高温油或振动频繁的工况下也能正常运行。

NTCRP系列产品视频

NTC热敏电阻说明

NTC(负温度系数)热敏电阻是一种半导体陶瓷产品,其电阻值会随温度升高呈指数级下降。
作为温度传感器,它广泛应用于汽车、工业设备、家电产品和医疗设备等各类温度检测。
详情请参阅以下链接页面。

NTCRP系列产品概要

该系列产品是采用PPS外壳密封的玻璃密封型NTC热敏电阻。 温度传感器的本体部份(感温部)是通过树脂注型密封的,尺寸达到业界最小级。客户可以根据安装位置的环境和形状选择矩形和圆柱型两种。矩形适合安装于扁平铜线的电机,圆柱型则适合安装于圆形铜线的电机。如对安装方法有任何疑问,请随时与我们联系,我们有经验丰富的技术人员很乐意为您提供适合的安装建议。

图1:NTCRP系列产品尺寸

产品规格

NTCRP系列温度传感器采用氟素电线,可在高温油中使用。
电线长度可为150~300mm,可选配带压接端子和连接器的样式。

图2:产品规格
产品编号 NTCRP3VG332JDGBEA
B常数(B值) B0/100 : 3970K±2%
电阻值 R100 : 3.3kΩ±5%
电线长度 150~300㎜
电线剥皮端 剥线
热敏电阻 玻璃密封径向引线
电线 氟素电线
尖端加工 支持剥线、带压接端子和连接器
工作温度范围 ‐40℃至+200℃
热时间常数 10s max [油中]
散热常数 1.9mW/℃ [静止空气中]

●有关标称电阻值和B常数的更多信息,请咨询我们
●有关电线长度和公差的更多信息,请咨询我们
●有关电线剥皮端的更多信息,请咨询我们

产品特征

1. 高精度
NTCRP系列具有-40℃至200℃的宽温度测量范围。通过改变热敏电阻的特性和固定电阻,还能针对实际应用准确调节适宜的测量范围。

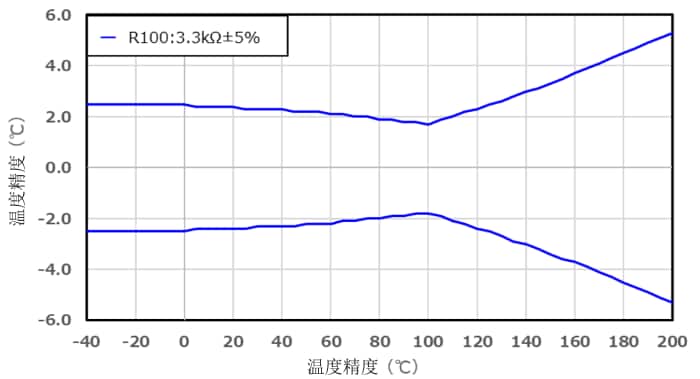

图3:电阻公差温度精度

2. 高可靠性
NTCRP系列在各类工况条件下都具有非常高的可靠性。

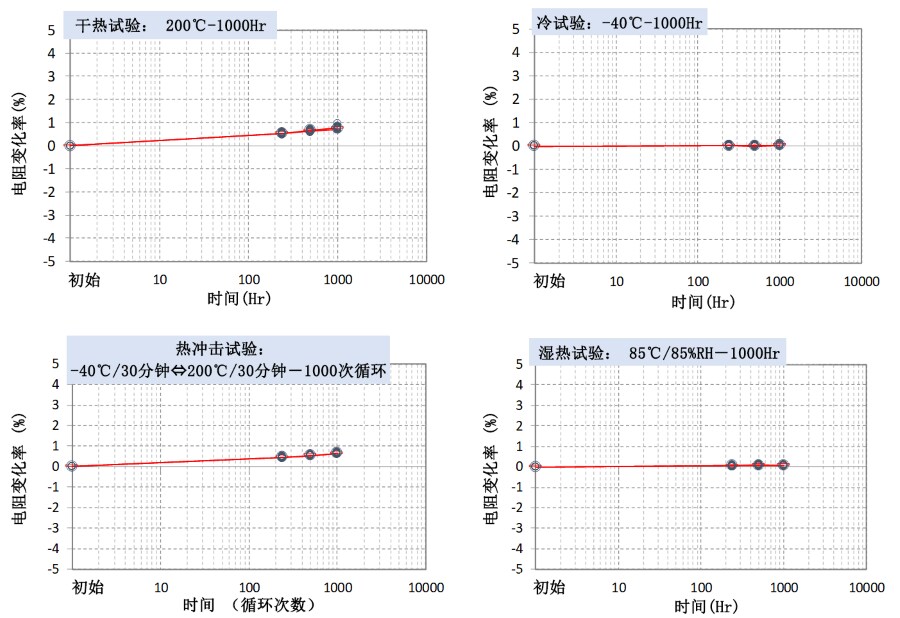

执行低温(-40℃)和高温(200℃)下交替放置30分钟的热循环试验时,产品暴露在急剧的温度变化中,测试条件极为严苛,但循环1,000次后的结果和测试后阻值变化率依然很稳定,测试后阻值变化率仅为+0.63%。
此外,产品还通过了等同于AEC-Q200的车载标准试验,并且有汽车领域的实践应用证明。

图4:产品特点

应用实例

由于NTCRP系列可在高达200℃的高温下使用,因此广泛适用于车载和工业机器人电机等各种场合的温度检测。
即使在温度从-40℃的低温急剧上升的车载应用环境,其测量响应也不会滞后于实际温度变化,是一种受外部环境影响很小且温度测量精度很高的NTC热敏电阻。

图5:应用实例
  • 车载驱动电机
    用于控制xEV和BEV等电驱动电机的温度。坚固且高导热系数的PPS树脂外壳与绕组线圈的的铜线紧密贴合,测温性能不受振动或外界影响。具有高耐油性,即使暴露于冷却油的工况下也可正常使用。

  • 工业伺服电机
    适合工业机器人的手臂电机或其他场合的温度检测应用。即使在暴露于粉尘或冷却油的工况下也能正常使用。

  • 热管理
    非常适用车载电池和逆变器等场合的温度检测应用。NTCRP系列配备小且坚固的PPS树脂外壳,非常适合振动强且外部环境剧烈波动的车载温度控制应用。可以准确测量从负温环境急剧发热的介质温度。
